Hjem / Maskiner / CNC Press Brake / WC67K Torsion-Sync CNC Press Brake

CNC Press Brake

WC67K Torsion-Sync CNC Press Brake
CNC Press Brake

WC67K Torsion-Sync CNC Press Brake

Vil du sige farvel til NC -bøjningsmaskiner?
WC67K-serien med CNC Torsion Bar Bending Machines er det perfekte valg på entry-level til CNC-bøjning.
Udstyret med TP10 CNC -systemet og en elektrisk kompensationstabel er WC67K -serien økonomisk, holdbar og tilbyder god præcision.

Kontakt os
PREV：No previous article
NEXT：EH6-serien elektro-hydraulisk servo-bøjningsmaskine
  • WC67K Torsion-Sync CNC Press Brake

    WC67K Torsion-Sync CNC Press Brake

    - WC67K-serien Torsion Axis Synchronous Press Brake kan prale af en avanceret industriel design og optimeret parameterkonfiguration, hvilket sikrer stabilitet og forenklet drift.

    - Det indeholder en integreret svejset ramme og anvender CNC Machining Center til samlet behandling, forbedring af holdbarheden og opnåelse af høj præcision.

    - Udstyret med COTRUST TP10 CNC-system og CNC-kompensationstabel garanterer denne serie bøjningsnøjagtighed og kan imødekomme forskellige bøjningsbehov, så du kan erhverve udstyr med højt præcision inden for et begrænset budget.

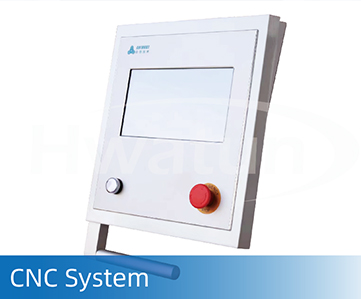

    CNC -kontrolsystem

    Cotrust TP10 CNC -controller

    COTRUST TP10 CNC-controller, designet til torsionssynkronpressebremser, har en 10-tommer berøringsskærm, PLC-kontrol og kan-åben kommunikation. Det understøtter flere akser, gemmer op til 350 programmer og tilbyder avancerede automatiske beregninger, hvilket sikrer let og effektiv drift.

    Oversigt over Cotrust TP10 -system

    - Det fuldt funktionelle system er specifikt designet til torsionssynkronpressebremsemaskiner.
    - Dette system kan prale af CE- og ROHS -certificering og sikre overholdelse af internationale standarder.
    - Udstyret med standard X/Y -aksefunktionalitet og kan let udvides til at understøtte R -aksen, hvilket giver forbedret alsidighed til forskellige bøjningskrav.
    - TP10 CNC-systemet har en 10-tommers ægte farve berøringsskærm til nem drift.
    - Det har PLC -kontrol for stabil og pålidelig ydelse.
    - Systemets canopen bus kommunikationskontrol muliggør hurtig kommunikation og præcis placering.
    - TP10 CNC -systemet kan gemme op til 350 programmer med 24 trin hver.
    - Det understøtter op til 30 øvre slag og 60 nedre dies til opbevaringskapacitet.
    - Valgfrie funktioner som brofunktioner og avancerede kompensationsalgoritmer er tilgængelige til tilpasning og alsidighed.

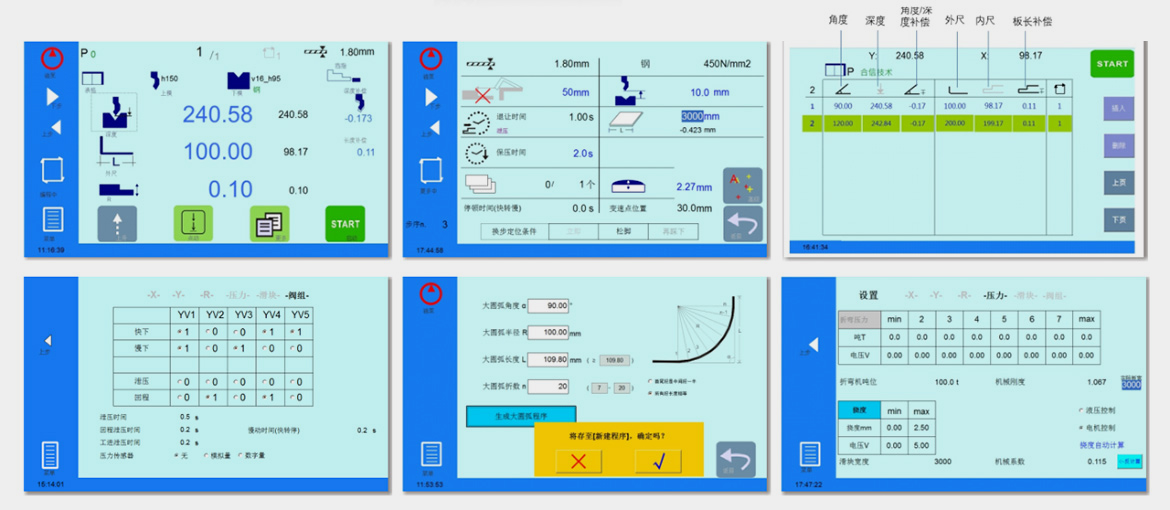

    Bøjningsfunktion af TP10 -controller

    - Side hurtig adgangsprogram for nem lancering
    - Brugervenlig Mold Library Management-funktion
    - Menu -interface eller tabelprogrammeringsmulighed
    - Automatisk backstop -overgivelsesfunktion
    - Automatisk beregning af tryk og dybde
    - Automatisk beregning af vinkel, afbøjning og kompensation af pladebredde
    - Linkprogramfunktion til opnåelse af uendelig trinbøjning.

    Flere detaljer
    Robust struktur

    Robust struktur

    Diagram for endelig elementanalyse

    -Pressebremsens mekaniske struktur og alle hovedkomponenter gennemgår 3D -analyse og optimeringsdesign, hvilket garanterer et attraktivt design og pålidelig struktur til stabil maskindrift.

    Stiv rammedesign

    -Maskinen er designet og bygget med en svejset ramme i ét stykke, der er bearbejdet uden at omplacere for at garantere robusthed og præcision.

    Integrativ behandling

    -Hele maskinrammen er færdig i en integreret proces ved hjælp af et CNC-tredimensionelt bearbejdningscenter for at sikre høj nøjagtighed.

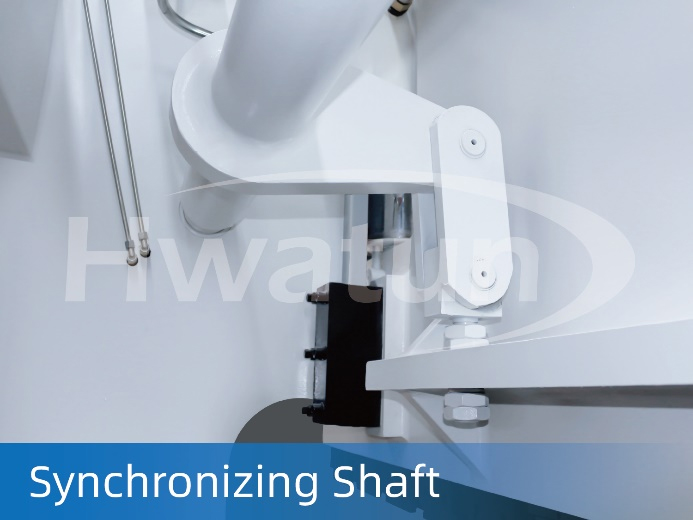

    Torsionsskaft synkron struktur

    -Synkronisering i slagtilfælde af skyderen af ​​bøjningsmaskinen vedtager den mekaniske synkroniseringsstruktur, som er enkel i struktur, stabil og pålidelig.

    Flere detaljer
    CNC -kroning


    CNC -kroning

    Motoriseret CNC-kontrolleret anti-afbøjningstabel

    -CNC -kronen bruges til at kompensere for afbøjningsdeformation i bøjede arbejdsemner forårsaget af RAM og lodret plade af arbejdsbordet.
    -CNC -kroningsenheden kan justeres automatisk baseret på instruktioner, der er programmeret i CNC -systemet, hvilket gør det meget praktisk og effektivt til at opnå optimale bøjede arbejdsemner.

    Flere detaljer
    Tilbage måler

    Tilbage måler

    - Bagmålerstrukturen er robust designet til ensartet og præcis placering af akserne med en bjælke udstyret med dobbelt lineære guide -skinner til forbedret stabilitet og præcision.

    - X-aksen styrer den vandrette forskydning af bagmåleren i forhold til midten af ​​den nedre matrice og bestemmer derved dens nøjagtige position under bevægelse mod eller væk fra den nedre matrice.

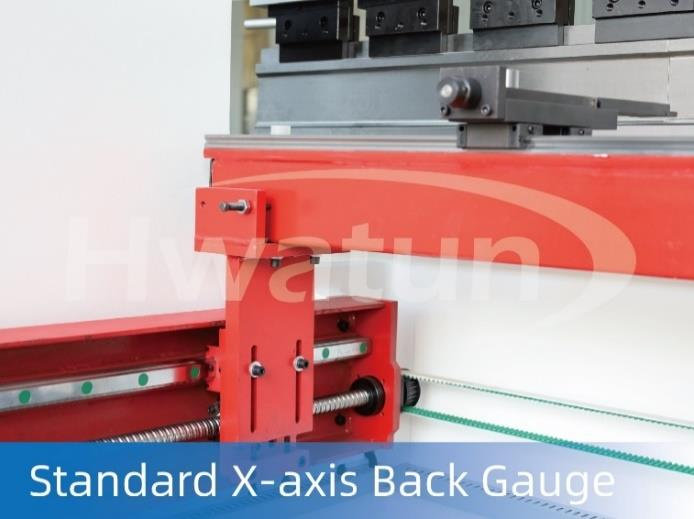

    Standard x-akse bagmåler

    - Det har dobbelt lineære guider, glider og kugleskruer til forbedret ydelse.

    - Med funktionaliteten af ​​højdejustering har brugerne fleksibiliteten til at tilpasse højden i henhold til deres specifikke krav.

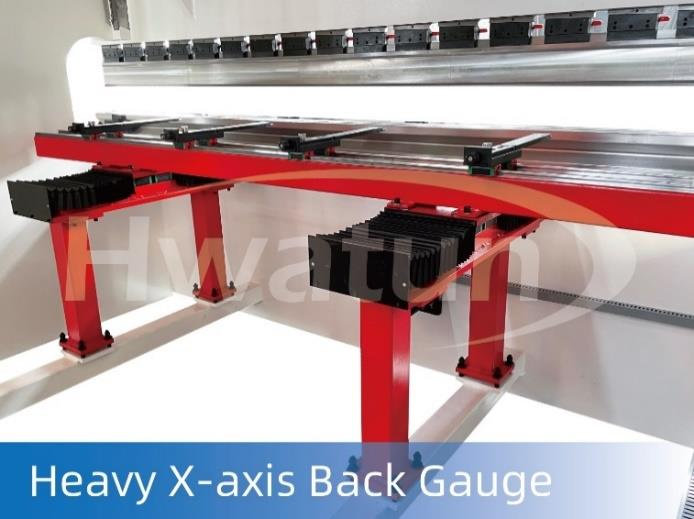

    Tung x-akse bagmåler

    -Maskinerne, der vejer over 300 ton, er udstyret med en kraftig integreret bearbejdning af X-akse bagmåler.

    - Udstyret med fire lineære styreskinner, otte skydere og dobbeltkuglesskruer for at sikre stabiliteten og nøjagtigheden af ​​bagmåleren.

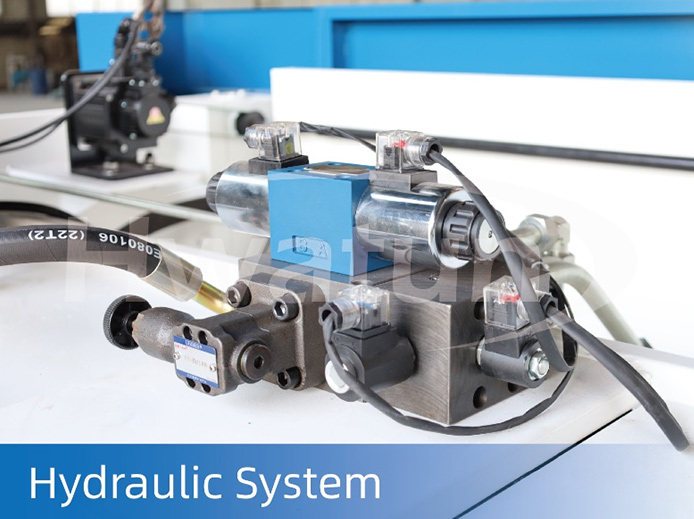

    Hydraulisk system

    Maskinen indeholder en avanceret integreret hydraulisk ventilgruppe, der sikrer pålidelig ydelse og letter vedligeholdelse for at sikre den stabile drift af dets hydrauliske system.

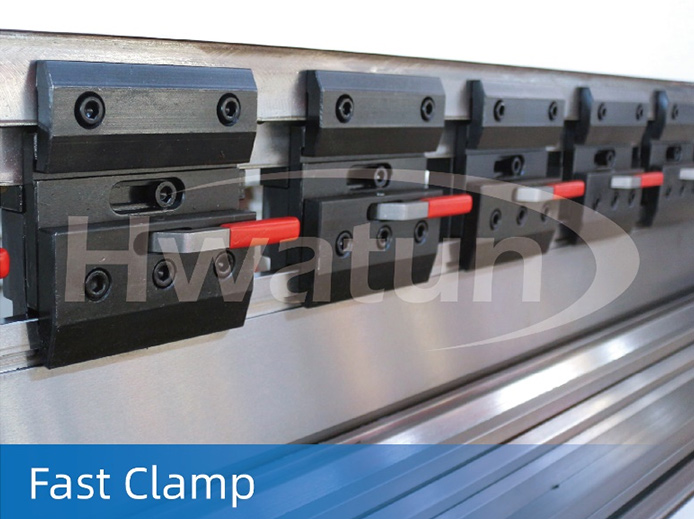

    Hurtig klemme

    - Udstyret med en høj præcisionsvejledning hurtigklemme, der giver mulighed for let udskiftning af den øverste stans ved blot at trække i håndtaget, hvilket gør punch-installationen enkel og effektiv.
    -Den hurtig klemme indeholder en skrå kil -afbøjningskompensation for bedre at kompensere for deformation af RAM -afbøjning.

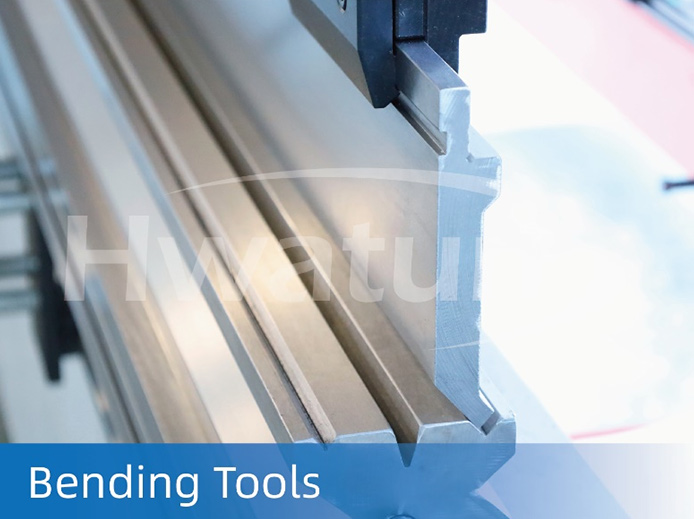

    Alle øverste slag og nedre dies er induktivt hærdet

    Vores ingeniører vil anbefale det mest passende værktøj baseret på dine deletegninger, almindelig metalpladetykkelse, åbningshøjde og bøjningskraft af trykbremsen.

    Flere detaljer
Nantong Hwatun Heavy Machine Tool Co., Ltd.
Nantong Hwatun Heavy Machine Tool Co., Ltd.



Giv kunderne produkter af høj kvalitet og oprigtig service.

Nantong Hwatun Heavy Machine Tool Co., Ltd.

En vigtig backbone -virksomhed inden for smedemaskinerindustrien. Virksomheden ligger i Hai'an Binhai Industrial Zone, Jiangsu -provinsen, i den økonomisk udviklede Yangtze River Delta.

Vi har specialiseret os i produktion af "Huaduan" -mærke -serie -forskydningsmaskiner, bøjningsmaskiner, pladelæggemaskiner, hydrauliske presser og afvikling og nivellering af forskydning af produktionslinjer. Produkter bruges i vid udstrækning i den lette industri, luftfart, skibsbygning, metallurgi, instrumentering, elektriske apparater, rustfrit stålprodukter, konstruktions- og dekorationsindustrier. Produkter eksporteres til Europa, Amerika, Sydøstasien, Mellemøsten og andre lande og regioner.

Vores firma har mange indenlandske klipning, foldning, rullende, hydrauliske presser, udjævningsproduktionslinjer og andre professionelle, forsknings- og udviklingsproduktionsproduktkvalitet, teknisk niveau er i spidsen for industrien; Huaduan-maskinværktøj integrerer avancerede teknologier hjemme og i udlandet med avanceret opmærksomhed, nye koncepter og innovativ ånd og udvikler kontinuerligt industriprodukter, der lægger et solidt fundament for "Huaduan" for at skabe et verdenskendt brand i smedningsindustrien.

  • 0År

    Brancheerfaring

  • 0m²

    Fabriksdækning

  • 0m²

    Bygningsområde

  • 0Millioner

    Årlig outputværdi

Ærescertifikat
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Nyhedsrum

Relaterede produkter

Produktbeskrivelse

De WC67K Torsion-Sync CNC Press Brake Repræsenterer højdepunktet i moderne bøjningsteknologi, der tilbyder en blanding af banebrydende design, præcisionsteknik og brugervenlige funktioner. Denne pressebremse er designet specifikt til torsionsakse-synkronbøjning og er ideel til både entry-level og avancerede brugere, der søger en pålidelig og højtydende løsning.

Enestående design og byggekvalitet
WC67K -serien kan prale af et avanceret industrielt design med en integreret svejset ramme, hvilket sikrer enestående stabilitet og holdbarhed. Maskinens robuste konstruktion forbedres yderligere gennem CNC-bearbejdningscenterbehandling, som garanterer høj præcision og langvarig ydeevne. Torsionsakse -synkrone system anvendt i denne pressebremse giver nøjagtige og konsistente bøjningsresultater, hvilket gør det til en værdifuld tilføjelse til enhver workshop eller produktionsfacilitet.

Avanceret CNC -system
I hjertet af WC67K er COTRUST TP10 CNC -systemet, et fuldt funktionelt og sofistikeret kontrolenhed, der er specifikt konstrueret til torsionssynkronpressebremsemaskiner. TP10 CNC-systemet er udstyret med en 10-tommer ægte farve berøringsskærm, der tilbyder en intuitiv og brugervenlig grænseflade til operatører. Dens PLC -kontrol sikrer stabil og pålidelig ydeevne, mens Canopen Bus -kommunikationskontrol letter hurtig kommunikation og præcis positionering.

TP10 CNC -systemet understøtter op til 350 programmer med 24 trin hver, hvilket giver omfattende programmeringsfleksibilitet til at håndtere en række bøjningsopgaver. Det inkluderer også en brugervenlig formebiblioteksstyringsfunktion, der gør skimmeludvælgelse og konfiguration ligetil. Systemets menugrænseflade eller tabelprogrammeringsmuligheder imødekommer forskellige brugerpræferencer, der forbedrer driftskommen.

Automatiseret præcision og fleksibilitet
WC67K -pressebremsen er designet til at strømline operationer med flere automatiserede funktioner. Den har en automatisk backstop -overgivelsesfunktion, der justerer backstop -positionen under bøjningsoperationer for at sikre nøjagtighed og sikkerhed. Systemet beregner også automatisk tryk, dybde, vinkel, afbøjning og kompensation af pladebredde, reducerer manuelle justeringer og minimerer fejl.

Et af de fremtrædende funktioner i TP10 CNC -systemet er dets evne til at udføre uendelig trin, der bøjer sig gennem sin linkprogramfunktion. Denne kapacitet giver mulighed for udførelse af komplekse bøjningssekvenser let, hvilket gør den ideel til produktion af indviklede dele og komponenter.

Alsidighed og tilpasning
WC67K -serien tilbyder alsidighed inden for værktøj og drift. Det understøtter op til 30 øvre slag og 60 nedre matriser til opbevaringskapacitet og imødekommer en lang række bøjningsværktøjer og dies. Valgfrie funktioner, såsom brofunktioner og avancerede kompensationsalgoritmer, er tilgængelige til tilpasning, hvilket giver brugerne mulighed for at skræddersy maskinen til deres specifikke behov og applikationer.

Systemets brugercentriske design inkluderer også en hurtig adgangsprogramside for let og hurtig lancering af programmer, hvilket yderligere forbedrer driftseffektiviteten.

Overholdelse og certificering
De WC67K Torsion-Sync CNC Press Brake er CE- og ROHS -certificeret, opfylder strenge internationale standarder for sikkerhed og miljøbeskyttelse. Denne certificering understreger maskinens forpligtelse til kvalitet og lovgivningsmæssig overholdelse og giver brugerne tillid til deres investering.

De WC67K Torsion-Sync CNC Press Brake Kombinerer avanceret teknologi, robust konstruktion og avanceret automatisering for at levere en højpræcisionsbøjningsløsning. Med sine brugervenlige funktioner og tilpasselige muligheder er det et fremragende valg for dem, der søger en pålidelig og alsidig pressebremse til deres produktionsbehov.
